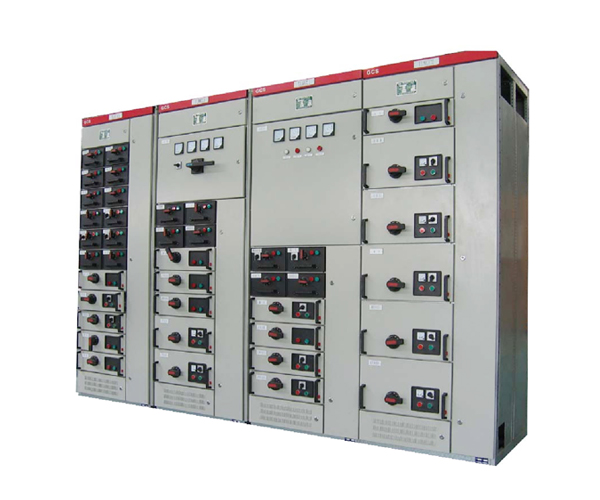

■  产品简介

该装置适用于发电厂、变电所、石油化工部门、厂矿企业、高层建筑等低压配电系统的动力、配电和电机控制中心、电容补偿等的电能转换、分配与控制用。
    在大单机容量的发电厂、大规模石化等行业的低压动力控制中心和电机控制中心等电力使用场合时能满足与计算机接口的特殊需要。
    该装置是根据电力部主管上级，广大电力用户及设计部门的要求，为满足不断发展的电力市场对增容、计算机接口、动力集中控制、方便安装维修、缩短事故处理时间等需要，本着安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜。产品具有分断、接通能力高、动热稳定性好、电气方案灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点。可以作为低压抽出式开关柜的换代产品使用。

■  符合标准

1、 IEC-439《低压成套开关设备和控制设备》

2、 GB7251《低压成套开关设备和控制设备》

3、 ZBK36001《低压抽出式成套开关设备》

■  型号及其含义

■  使用环境条件

1、周围空气温度不高于+40摄氏度，不低于-5摄氏度。24小时内平均温度不得高于+35摄氏度。超过时，需要根据实际情况降容运行。
2、户内使用，适用地点的海拔高度不得超过2000m。
3、周围空气相对湿度在最高温度为+40摄氏度时不超过50%，在较低温度时允许有较大的相对湿度，如+20摄氏度时为90%，应考虑到由于温度的变化可能会偶尔产品凝露的影响。

4、该装置安装时与垂直面的倾斜度不超过5%，且整组柜列相对平整（符合GBJ232-82标准）。
5、该装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所。
6、用户有特点要求时，可以与制造厂协商解决。

■  主要特点

1、 主构架采用8MF型开口型钢，型钢的二侧面分别有模数为20mm和10mm和φ9.2mm的安装孔，内部安装灵活方便。

2、 主构架装配形式设计为两种，全组装式结构和部分（侧框和横梁）焊接式结构，供用户选择。

3、 装置的各功能室相互隔离，其隔离室分为功能单元室、母线室和电缆室。各室的作用相对独立。

4、 水平主母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使装置的主电路具备高短路强度能力的基本措施。

5、 电缆隔室的设计使电缆上下进出均十分方便。

■  基本电气参数

■  外型尺寸

■  订货须知

订货时要注明：

1. 产品的全型号包括主电路方案号和辅助电路方案号；

2. 主电路系统组合顺序图；

3. 辅助电路电气原理图；

4. 柜内元器件清单；

5. 电路中电压、电流、时间等整定参数；

6. 与产品正常使用不符的其他特殊要求。
