■ 产品简介

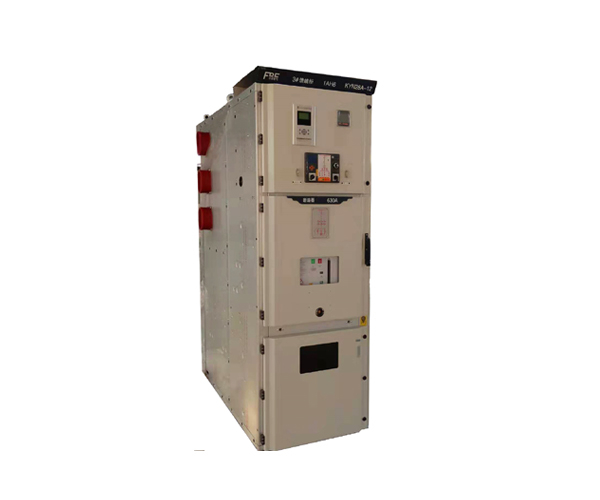

KYN28-12(GZS1-12)型户内金属铠装抽出式开关柜系3~10KV三相交流50Hz单母线及单母线分段系统的成套配电装置。主要用于发电厂、中小型发电机送电；工矿企事业配电；电力系统二次变电所受电、送电；大型高压电动机起动等,实行控制、保护、检测之用。
■ 符合标准
1、IEC60298《额定电压1KV以上50KV及以下交流金属封闭开关设备和控制设备》
2、GB3906-2006 《3.6KV~40.5KV交流金属封闭开关设备和控制设备》
3、GB/T11022《高压开关设备和控制设备标准的共用技术要求》
4、DL/T404《户内交流高压开关柜订货技术条件》
■ 型号及其含义
■ 使用环境条件
1、环境温度：上限+40摄氏度，下限为-25摄氏度。
2、海拔高度：≤1000M
3、相对湿度：日平均值不大于95%，月平均相对湿度不大于90%。
4、抗震强度：≤8级
5、周围空气应不受腐蚀性或可燃性气体、水蒸气等明显污染。
6、无严重污秽及经常性的剧烈震动，严酷条件下严酷度设计满足Ⅰ类要求。
7、在超过GB3906规定的正常环境条件下使用时，可由用户和制造厂协商。
■ 主要特点
1、 完全金属铠装，组装式结构，组合方案广；
2、 柜体选用进口的敷铝锌钢板，经CNC机床加工，采用先进的多重折边工艺，用拉铆螺母、高强度螺栓联接，且精度高、抗腐蚀、重量轻、强度高、零件通用型强；
3、 可配装国产的VS1系列或进口VD4系列真空断路器，适用性广，可靠性高，实现长年免维护；
4、 手车设工作、实验位置，各位置均有定位和显示装置，安全可靠；
5、 各类手车按模数积木式变化，保证同规格车可自由互换，不同规格车绝对不能进入；
6、 由专用运载车运送手车，操作轻便、灵活；
7、 电缆室可安装多达9根单芯电缆；
8、 高可靠的连锁装置，完全满足“五防”要求；
9、 各高压室均有泄压通道，确保人身安全；
10、面门装有观察窗，可观察室内元件工作状态。
■ 基本电气参数
项 目 | 参 数 | |
额定电压KV | 3.6、7.2、12 | |
额定功率Hz | 50 | |
主母线额定电流A | 630、1250、1600、2000、2500、3150 | |
分支母线额定电流A | 630、1250、1600、2000、2500、3150 | |
额定短时耐受电流（4s）kA | 16、20、25、31.5、40 | |
额定峰值耐受电流（峰值）kA | 40、50、63、80、100 | |
额定短路开断电流kA | 16、20、25、31.5、40 | |
额定短路关合电流（峰值）kV | 1min频耐受电压 | 40、50、63、80、100 |
防护等级 | 外壳为IP4X、隔离间、断路器室门打开时为IP2X | |
注：*电流互感器的短路容量应单独考虑 |
■ 外型尺寸
高度H | 2300（mm） | |
宽度W | 分支小母线额定电流达到1250A，热稳定电流40KA | 800（mm） |
分支小母线额定电流1600A以上 | 1000（mm） | |
深度D | 电缆进出线 | 1500（mm） |
架空进出线 | 1660（mm） |
■ 订货须知
订货时要注明：
1、主电路方案及组合排列；
2、辅助电路控制和接线原理图；
3、开关柜在配电室的平面布置图；
4、进线及出线形式及接口要求；
5、柜内所有元器件的详细规格及参数；
6、开关柜表面的喷塑颜色。
