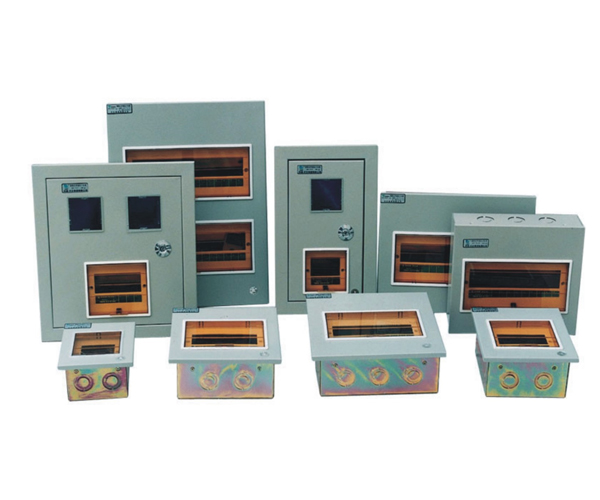

■  产品简介

PZ30配电箱适用于频率50HZ，额定电压500V以下，负荷电流不大于100A的单相及三相电路中，作动力照明，电动机控制，对电路进行过载、漏电及短路保护，该箱体设计合理、体积小、外形美观、使用安全可靠，可广泛应用于工厂、大厦、住宅、商场等场所。

■  符合标准

1、GB7251.3-997《低压成套开关设备和控制设备，第三部分：对非专业人员可进入场地的低压成套开关设备和控制设备，配电板的特殊要求》

2、IEC60439.3:1990《低压成套开关设备和控制设备，第三部分：对非专业人员可进入场地的低压成套开关设备和控制设备，配电板的特殊要求》

■  型号及其含义

■  使用环境条件

1、海拔高度不超过2000M；

2、周围空气湿度不超过40℃以及不低于-25℃；

3、+20℃时空气相对湿度月平均不大于90%；

4、无剧烈震动和冲击的场所；

5、无爆炸危险场所,且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃。

■  主要特点

PZ30终端组合电器主要结构部件有透明罩、上盖、箱体、安装轨、轨道高低调节螺杆、导电排、零地排、护线罩和电器开关元件等。 内装电器开关元件全部采用宽度9MM模数的电器，安装于顶帽形轨道上,可根据需要任意组合,安装轨道高低可调节,特别对暗装式 更为方便。拆装迅速方便、开关元件手柄外露，带电及其它部分遮盖于上盖内部，打开门可方便地操作，使用安全可靠，箱体上下、左右及背后均设置进出线孔，便于接线。

■  基本参数

1、 额定绝缘电压：至500V

2、 额定工作电压：至380V

3、 额定频率：50HZ

4、 额定电流：≤100A

5、 外壳防护等级：IP30

■  外型尺寸

暗 箱                                    明 箱

■  订货须知

订货时要注明：

1. 型号；

2. 回路数；

3. 安装方式（明装或安装）；

4. 箱体颜色。
