■产品简介

本产品采用了国际IEC标准和国家标准设计的新型动力配电箱。适用于工矿企业、商业、服务业以及民用建筑交流50Hz电压600V以下的配电系统中作为动力或者照明配电之用。同时适合制作各种电动机启动柜，包括全压直接启动柜，全数字控制软启动柜、自耦降压启动柜，星三角启动柜，多速电动机启动柜等。具有数十种一次线路方案号或派生方案号供选择使用，适用范围广。

■符合标准

1、IEC60439-1《低压成套开关设备和控制设备第1部分型式试验和部分型式试验成套设备》

2、GB7251.1-2005《低压成套开关设备和控制设备第1部分型式试验和部分型式试验成套设备》

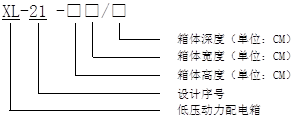

■型号及其含义

■使用环境条件

1、 环境温度：周围空气不超过+40℃，最低不低于-10℃，并在24小时内的平均温度不超过+35℃。

2、大气条件：相对湿度在最高温度+40℃不超过50%，温度较低时允许有较高的湿度。

3、没有导电尘埃及可能腐蚀金属和破坏绝缘气体场所。

4、没有剧烈振动和颠簸及垂直安装，要求倾斜度不超过5度。

5、海拔高度不超过2000米。

■主要特点

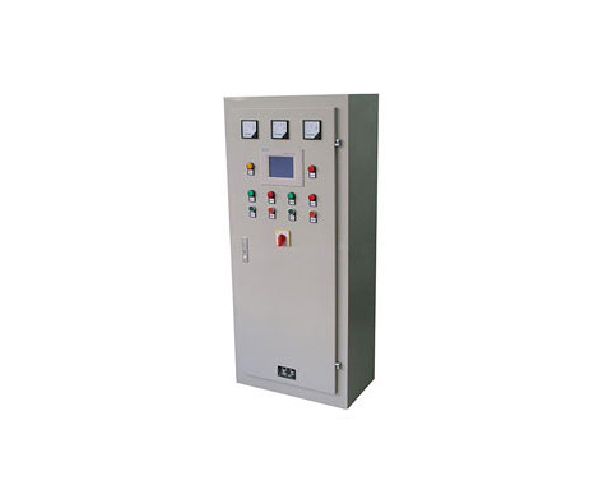

本产品系户内封闭式配电箱，外壳一般采用钢板焊接而成，也可用型材组装而成。箱内左右侧壁上焊有电器安装立柱，刀开关操作手柄装于箱前右侧箱门上，作为切换电源之用。箱门上可装电压表、电流表、指示灯及操作按钮。可以开门检修箱内设备。箱内设备采用条架式结构安装，安装灵活紧凑，方便维修。箱体用型钢做框架，门板及侧、后封板均为可拆式，安装板及侧梁可以调节、安装检修灵活、方便、结构紧凑、通用性好。采用精铸可调门铰，门开启大于135°。箱体内的安装支架在元件安装完之后,可以整体的调节。可根据不同的使用环境来安装和进出线，通用性强，可多台组合使用。该动力配电箱分为两种型式，箱体高度1700mm和1800mm的为普通型( P型)，箱体独立安装，根据要求顶部可开进出线孔；箱体高度1900mm的为带顶母线型(M型)，箱顶装有可拆卸的盖板， 方便母线安装和拆卸。
■基本参数

1、 额定绝缘电压：AC660V
2、 额定电压：AC230V,AC400V
3、 额定频率：50/60Hz
4、 额定电流：630A
5、 工频耐压1分钟：2500V
6、 额定短时耐受电流：30kA
7、 外壳防护等级：IP30

■外型尺寸

■订货须知

订货时要注明：

1.产品的型号；

2.主电路系统图，柜子的平面排列图；

3.辅助电路电气原理图；

4.柜内元器件清单（主母线规格）；

5.柜体颜色（如无需求则按浅驼灰代货）；

6.其它与产品正常使用条件不符的特殊要求。
